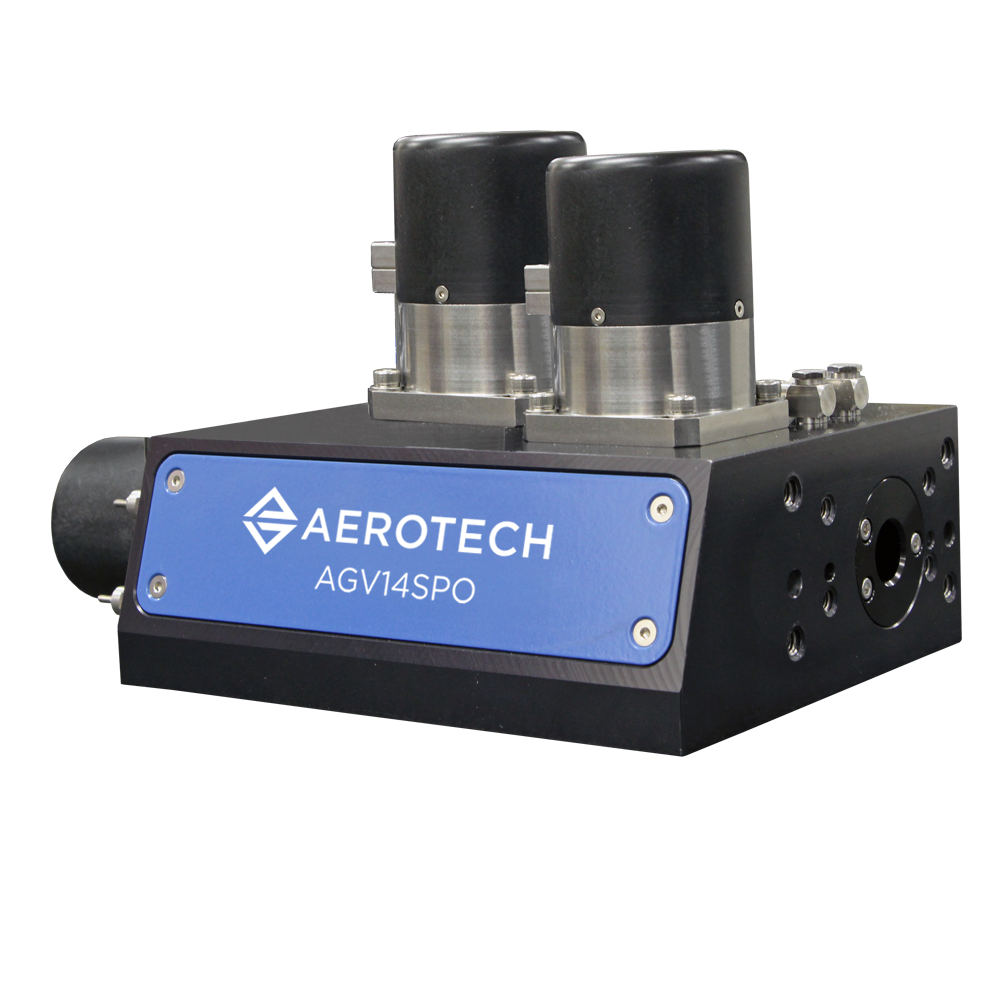

AGV-SPO Hochleistungs-Single-Pivot-Laser-Scan Köpfe
Aerotechs AGV-SPO Ein-Punkt-Galvanometer-Scanner bietet eine Alternative zu herkömmlichen Galvoscannern mit zwei Spiegeln. Abgeleitet vom beliebten AGV-HPO-Scanner, ermöglicht der AGV-SPO ein größeres Sichtfeld und eine geringere Spot-Verzerrung für kritische Laser-Mikrobearbeitungsanwendungen.
Description
Specifications
Dimensions
Ordering Info
Downloads
Description
Description
Specifications
Dimensions
Ordering Info
Downloads
Description
Design-Merkmale
- Größeres Sichtfeld als herkömmliche 2D-Scanner vereinfacht die Bearbeitung größerer Teile
- Minimale Spot-Verzerrung über das gesamte Sichtfeld minimiert Bearbeitungsabweichungen für höchste Qualität der laserbearbeiteten Teile
- Luft- und Wasserkühlungsoptionen sorgen für thermische Stabilität und verbessern die Langzeitgenauigkeit
- Vielfältige Auswahl an Spiegel-Oberflächenbehandlungen für eine Vielzahl von Laser-Wellenlängen
Großes Sichtfeld mit minimaler Spot-Verzerrung
Ein einzigartiges optisches Design steuert die Strahleintrittspupille effektiv so, dass sie für die X- und Y-Scannerbewegung deckungsgleich ist, wodurch die effektive numerische Apertur des Scannersystems erhöht wird. Dieses Design ermöglicht direkt ein größeres Sichtfeld für eine gegebene Brennweite und reduziert die Spotverzerrung über den gesamten Arbeitsbereich. Diese Vorteile bedeuten, dass der AGV-SPO größere Teile schneller und mit höherer Konsistenz bearbeiten kann.
Ausführungskonfigurationen
Der AGV-SPO ist mit einer Auswahl an optischen Beschichtungen und Fokussieroptiken erhältlich, um eine Vielzahl von häufig verwendeten Laserwellenlängen und Brennweiten zu unterstützen. Um andere Anforderungen zu erfüllen, kann Aerotech den AGV-SPO auf Anfrage mit kundenspezifischen Optiken und optischen Montagefunktionen liefern. Der AGV-SPO kann mit luftgekühlten Spiegeln, wassergekühlten Motoren oder beidem konfiguriert werden. Diese aktive Kühlung trägt dazu bei, die Genauigkeit der Arbeitsebene bei thermischen Störungen durch den Laser sowie bei aggressiven Bewegungsprofilen zu erhalten.
>Erweiterte Programmierfunktionen
Der AGV-SPO nutzt alle erweiterten Bewegungs- und Positionssynchronisationsfunktionen (PSO) von Aerotech, die für Laserbearbeitungsanwendungen mit herkömmlichen Galvos und Servotischen entwickelt wurden. Konturfunktionen wie die Beschleunigungsbegrenzung können verwendet werden, um die Geschwindigkeit in engen Kurven oder kleinen Radien automatisch zu reduzieren, um ein Überschwingen zu minimieren. Der Laser kann basierend auf der Positionsrückmeldung der Spiegel mit PSO getriggert werden, um eine konsistente Spotüberlappung zu gewährleisten, wenn der Scanner seine Geschwindigkeit ändert.
>Aerotechs Infinite Field of View (IFOV)-Funktion kombiniert nahtlos Servo- und Scanner-Bewegung, um die Markierfähigkeit des Scanners über den gesamten Verfahrbereich der Servostufen zu erweitern und so Stitching-Fehler zu vermeiden, die bei einem herkömmlichen Move-Expose-Repeat-Prozess auftreten können.

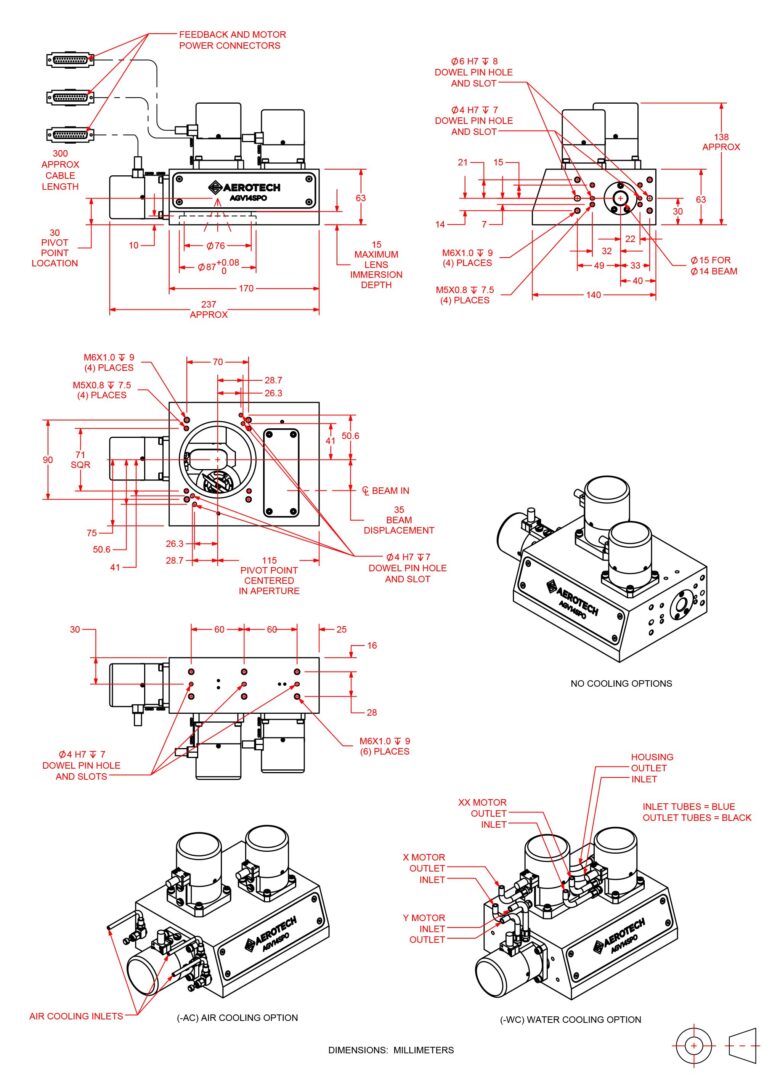

Dimensions
AGV14SPO
Ordering Information
Wavelength of Mirror Coating (Required)
| Option | Description |
| -W001 | 10.6 um wavelength coating |
| -W004 | 1064 nm wavelength coating |
| -W006 | 532 nm wavelength coating |
| -W008 | 355 nm wavelength coating |
| -W009 | 343 nm wavelength coating |
- Other wavelengths available; inquire with factory.
F-Theta Lens (Optional)
| Option | Description |
| -Lxx | A variety of F-Theta lenses with different focal length and wavelength combinations are available; inquire with factory |
Air Cooling (Optional)
| Option | Description |
| -AC | Air cooling |
Water Cooling (Optional)
| Option | Description |
| -WC | Water cooling |
Integration (Required)
Aerotech offers both standard and custom integration services to help you get your system fully operational as quickly as possible. The following standard integration options are available for this system. Please consult Aerotech if you are unsure what level of integration is required, or if you desire custom integration support with your system.
| Option | Description |
| -TAS | Integration - Test as system Testing, integration, and documentation of a group of components as a complete system that will be used together (ex: drive, controller, and stage). This includes parameter file generation, system tuning, and documentation of the system configuration. |
| -TAC | Integration - Test as components Testing and integration of individual items as discrete components that ship together. This is typically used for spare parts, replacement parts, or items that will not be used together. These components may or may not be part of a larger system. |
