PRO-SV Long-Travel Lift Stages
Die PRO-SV Serie von Hubtischen bietet lange Verfahrwege, ultrapräzise vertikale Bewegung in einem möglichst kurzen Formfaktor. Drei verschiedene Modelle, jedes mit einer Vielzahl von konfigurierbaren Funktionen und Optionen, bieten eine vielfältige Auswahl an Kombinationen von Verfahrbereichen und Nutzlastkapazitäten und machen den PRO-SV zu einer ausgezeichneten Wahl für alle Anwendungen, bei denen eine leistungsstarke vertikale Bewegung wichtig ist.
Description
Specifications
Dimensions
Ordering Info
Downloads
Description
Description
Specifications
Dimensions
Ordering Info
Downloads
Description
Design-Merkmale
- Vertikalbewegung mit Verfahrwegen bis zu 50 mm, kompakten Bauhöhen bis zu 95 mm, Geschwindigkeiten bis zu 20 mm/s und Traglasten bis zu 60 kg
- Hochpräzise Kreuzrollenlager sorgen für exzellente Geradheit und Winkeleigenschaften
- Präzisionsgeschliffene Kugelumlaufspindel, nutenloser Torquemotor und ausdehnungsarmer Linear-Encoder tragen zu einer erreichbaren Schrittweite von 10 nm bei
- Hochzuverlässiger Antriebsmechanismus trägt zur langen Lebensdauer bei
- Erhältlich mit ThermoComp® für konstante Leistung in wechselnden Umgebungen
Langer Verfahrweg in einem flachen Gehäuse
Im Gegensatz zu anderen Typen von Vertikalbewegungstischen verfügt der PRO-SV über einen Antriebsmechanismus, der direkt auf den sich bewegenden Schlitten auftrifft. Dies ermöglicht einen außergewöhnlich großen vertikalen Verfahrweg bei gleichzeitig geringstmöglicher Höhe, was dem Anwender einen freien und klaren Zugang zur Nutzlast ermöglicht. Die Minimierung der Arbeitspunkthöhe ist bei der Konstruktion von Bewegungssystemen besonders wichtig, da sie den Abbe-Offset minimiert und damit zu einer höheren Gesamtpräzision beiträgt.
Präzise konstruiert für überlegene Leistung
Ein Hauptproblem, das häufig mit Hubtischen in Verbindung gebracht wird, ist die unzureichende geometrische Leistung (d.h. Geradheit, Neigung, Roll- und Gierwinkel). PRO-SV bietet eine innovative Lösung für dieses Problem. Der bewegliche Schlitten wird durch Anti-Kriech- und Kreuzrollenlager in allen Richtungen unterstützt, was PRO-SV zum präzisesten kommerziell erhältlichen Hubtisch auf dem Markt macht. Zusätzlich ist ein nutenloser, bürstenloser Torque-Motor direkt mit einem präzisionsgeschliffenen Kugelgewindetrieb mit großem Durchmesser verbunden, um selbst schwerste Nutzlasten mit extrem sanfter, zahnradfreier Bewegung zu positionieren. Das Fehlen von Riemen, Zahnrädern und Flex-Kupplungen trägt zur hohen Zuverlässigkeit des PRO-SV bei und eliminiert Fehlerquellen durch Überdrehen und übermäßiges Spiel.
>Merkmale für Design- und Integrationsflexibilität
PRO-SV wurde für die nahtlose Integration in mehrachsige Tischplattformen, Bewegungssysteme und Maschinen entwickelt. Er wird direkt an die bekannten linearen Übersetzungen PRO-SL und PRO-LM von Aerotech DeepL montiert und ist mit einer optionalen Zubehörtischplatte erhältlich, an die eine Vielzahl von Aerotech-Drehtischen oder andere Prozessausrüstung integriert werden kann. Direkt gekoppelte Drehgeberrückführung ist Standard, und es gibt mehrere optionale hochauflösende Linearencoder-Ergänzungen für verbesserte Präzision und hohe Bandbreite beim Betrieb mit Dual-Loop-Rückführung. Wenn die Sicherheit des Nutzlastmanagements von entscheidender Bedeutung ist, kann PRO-SV mit einem absoluten linearen Encoder sowie einer Haltebremse konfiguriert werden, um zusätzlichen Schutz gegen unbeabsichtigte Beschädigungen zu bieten.
Thermische Fehler mit ThermoComp beheben
Temperaturänderungen und thermische Einflüsse können die schädlichsten Fehlerquellen in Präzisionsmaschinen sein, und Gewindetriebe sind besonders anfällig. Um dieses Problem zu bekämpfen, sind die PRO-SV Versteller mit der ThermoComp® Funktion von Aerotech erhältlich, einer integrierten Temperaturkompensationslösung, die eine genaue und zuverlässige Positionierleistung bei thermischen Störungen bietet. Sie schützt den Versteller vor den Auswirkungen von Umgebungen mit variabler Temperatur und reibungsbedingter Selbsterhitzung und sorgt so für Stabilität im Prozess des Anwenders, selbst in extremen industriellen Umgebungen.
Ordering Information
PRO-SV Long-Travel Lift Stage
Option | Description |

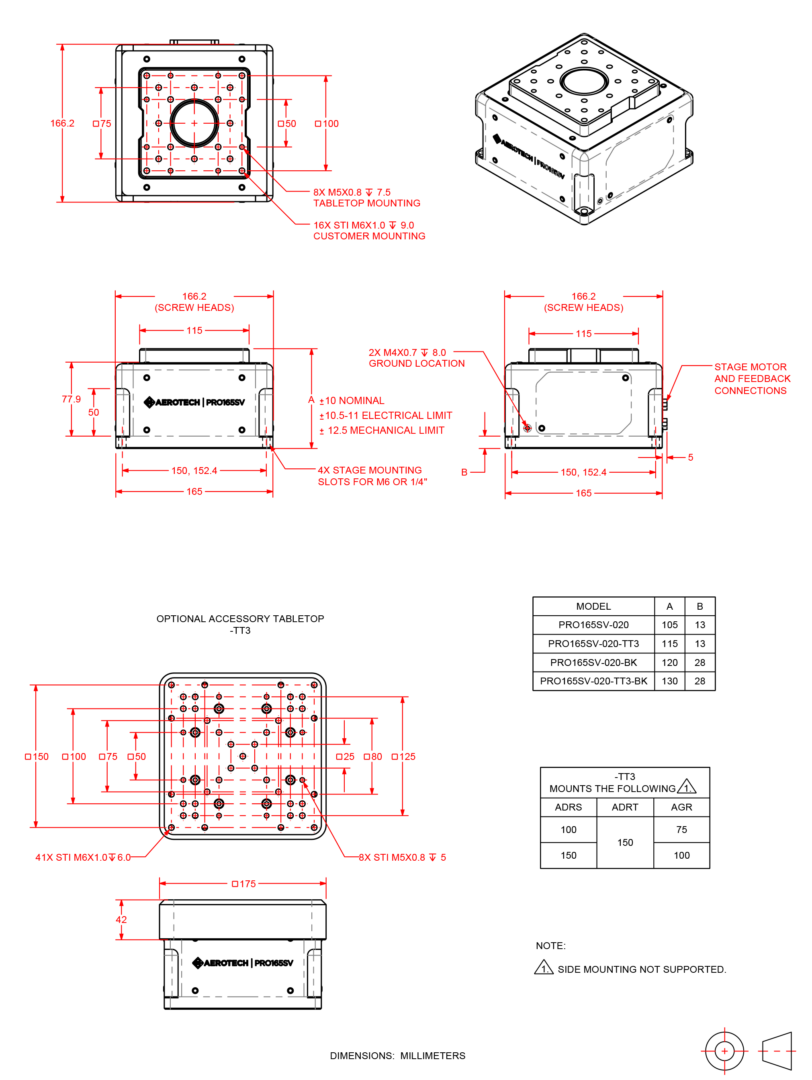

PRO165SV-020 | PRO165SV mechanical-bearing, ball-screw lift stage, 20 mm travel |

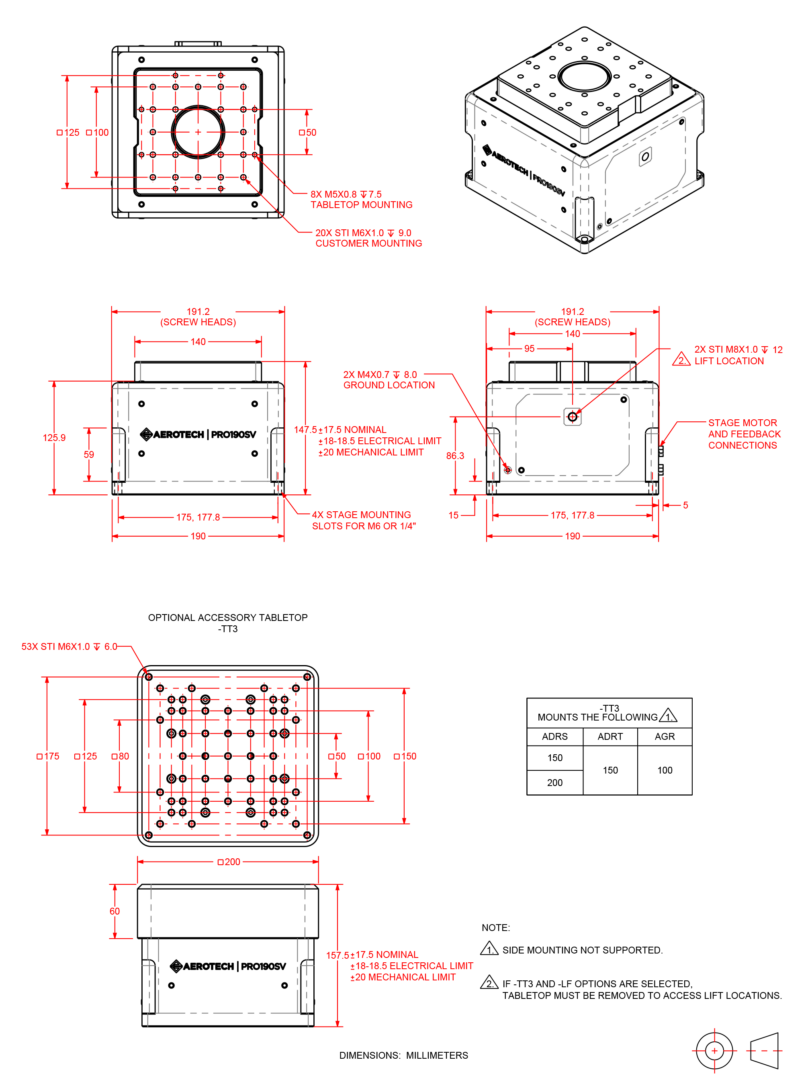

PRO190SV-035 | PRO190SV mechanical-bearing, ball-screw lift stage, 35 mm travel |

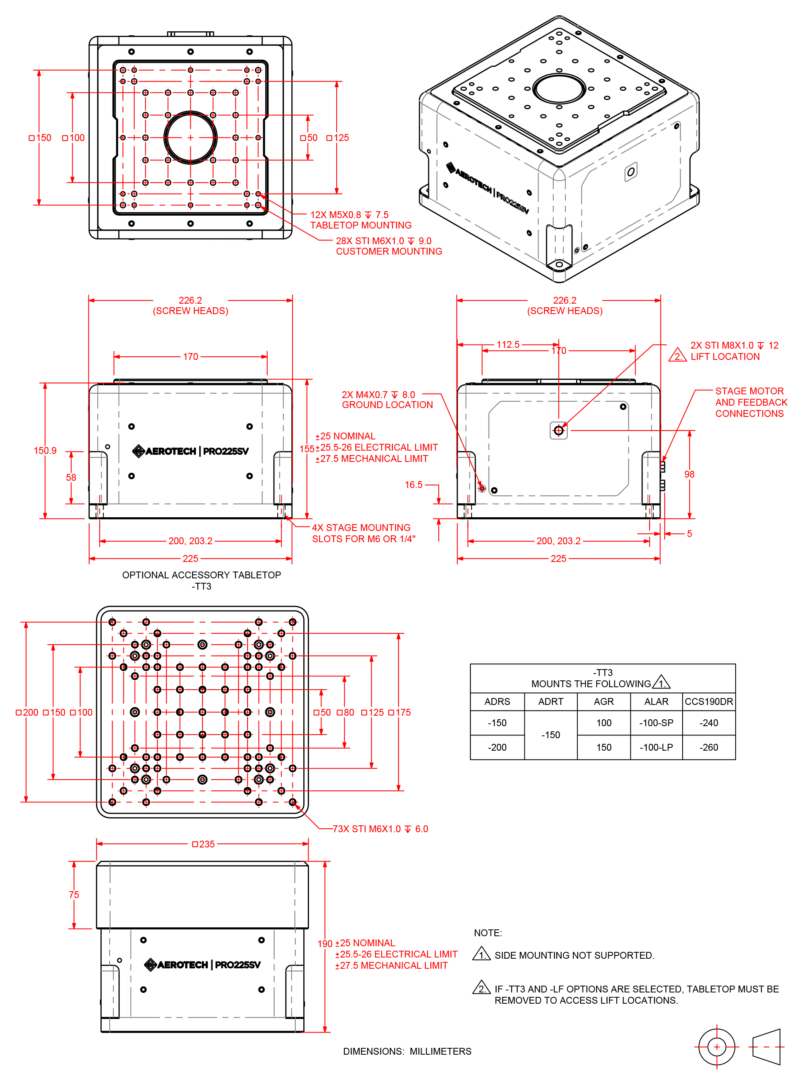

PRO225SV-050 | PRO225SV mechanical-bearing, ball-screw lift stage, 50 mm travel |
Feedback (Required)
Option | Description |
-E1 | Rotary incremental encoder, 1 Vpp |
-E2 | Rotary incremental encoder, digital RS-422 |
-E3 | Direct linear encoder, 1 Vpp + rotary encoder, 1 Vpp (dual-loop) |
-E4 | Direct linear encoder, 1 Vpp + rotary encoder, digital RS-422 (dual-loop) |
-E7 | Absolute linear encoder + rotary encoder, 1 Vpp (dual-loop) |
Tabletop (Optional)
Option | Description |
-TT3 | Accessory tabletop with mounting for select rotary stages |
Brake (Optional)
Option | Description |
-BK | Holding brake |
- The holding brake option is recommended when the payload exceeds 75% of the load capacity as a precaution in the event that power to the stage is unexpectedly lost.
ThermoComp (Optional)
Option | Description |
-TCMP | ThermoComp integrated thermal compensation |
Metrology (Required)
Option | Description |
-PL0 | No metrology performance plotws |
-PL1 | Metrology, uncalibrated with performance plots |
-PL2 | Metrology, calibrated (HALAR) with performance plots |
Integration (Required)
Option | Description |
-TAS | Integration - Test as system Testing, integration, and documentation of a group of components as a complete system that will be used together (ex: drive, controller, and stage). This includes parameter file generation, system tuning, and documentation of the system configuration. |
-TAC | Integration - Test as components Testing and integration of individual items as discrete components that ship together. This is typically used for spare parts, replacement parts, or items that will not be used together. These components may or may not be part of a larger system. |
