PRO115LM Mechanisch gelagerter, direkt angetriebener Lineartisch
Der PRO115LM ist der kleinste Linearmotor mit abgedichteten mechanischen Lagern in unserer Produktpalette. Aufbauend auf dem grundlegenden Präzisionsdesign der anderen Tische der PRO-LM-Serie ist der PRO115LM die ideale Wahl für platzbeschränkte Anwendungen mit mittlerer und hoher Leistung.
Description
Specifications

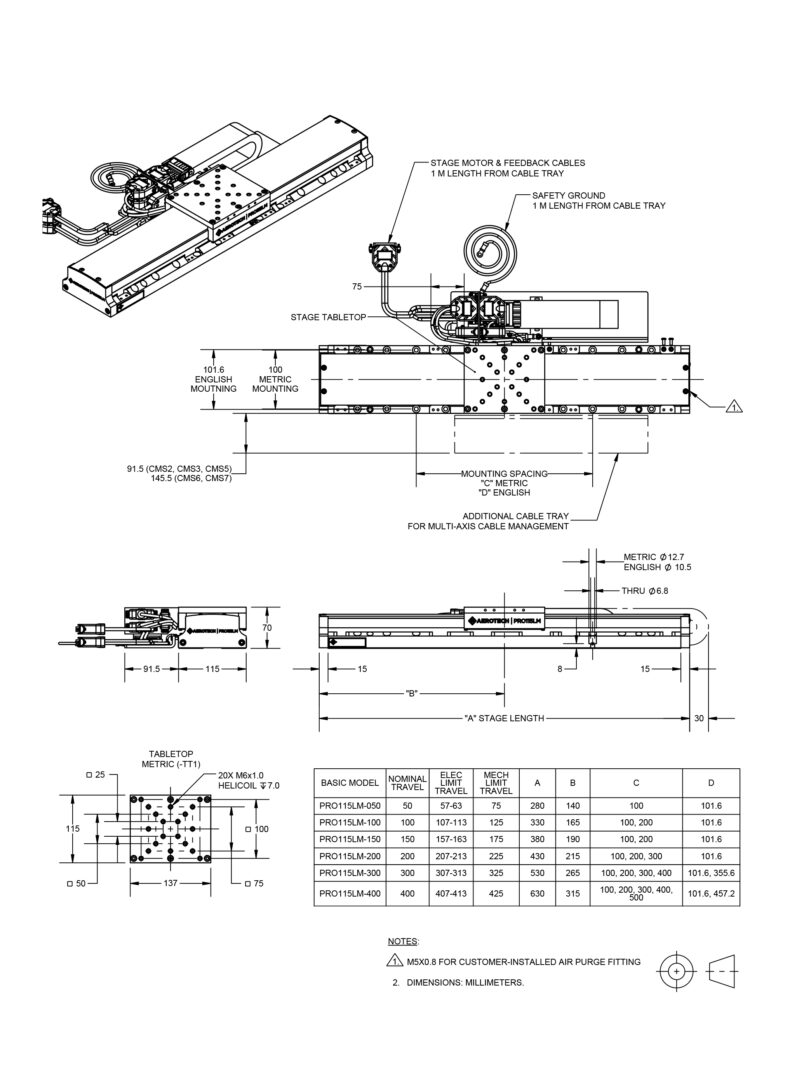

Dimensions
Ordering Info
Downloads
Description
Description
Specifications
Dimensions
Ordering Info
Downloads
Description
Gestaltungsmerkmale
- Aerotechs kleinster abgedichteter Linearmotor-Tisch
- Robuste mechanische Konstruktion
- Hohe Leistung in einem kostengünstigen Paket
- Direkt angetriebener Linearmotor für ultrapräzise Bewegung
- Neun Modelle mit Verfahrwegen von 50 mm bis 600 mm
- Vakuum- und Reinraumversionen verfügbar
- Erhältlich mit ThermoCompTM für hohe Leistung in wechselnden Umgebungen
Robuste mechanische Konstruktion
Eine langlebige Kugelumlaufführung und eine reibungsarme Dichtungslösung machen den PRO115LM zu einer attraktiven Lösung für industrielle Anwendungen wie die Laserbearbeitung. Die grundlegende Außenkonstruktion des PRO115LM-Designs bietet Schutz vor Verunreinigungen, während die Seitendichtungen das Eindringen von Schmutz und Partikeln in den Tisch verhindern. Das gewölbte Hardcover-Design bietet eine natürliche Form, die verhindert, dass sich übermäßig viel Schmutz auf dem Tisch ansammelt.
Präzise Bewegungsleistung
Die Tische der PRO115LM-Serie sind mit hochpräzisen, berührungslosen linearen Encodern ausgestattet, die durch das Abdichtungssystem des Tisches vor Verschmutzung geschützt sind. Diese Encoder bieten eine minimale inkrementale Bewegung von bis zu 5 nm und eine Wiederholbarkeit der Positionierung im Submikrometerbereich. Präzisions-Linearumlauflager zusammen mit handwerklicher Bearbeitung und Montage ermöglichen hervorragende geometrische Leistungsdaten. Die optionale HALAR-Werkskalibrierung verbessert die Positioniergenauigkeit auf bis zu ±0,75 μm.
>Genaue Positionierung mit ThermoComp
Temperaturänderungen und thermische Effekte gehören zu den größten Fehlerquellen in Präzisionsmaschinen. Alle Tische der PRO-Serie sind mit der ThermoComp-Funktion von Aerotech erhältlich, einer integrierten Temperaturkompensationseinheit, die eine genaue Positionierung in Umgebungen mit variablen Temperaturen garantiert. Die Verwendung dieser Funktion schützt Ihren Prozess vor den realen Bedingungen, selbst in extremen industriellen Umgebungen.
Direkt angetriebener Linearmotor
Aerotechs leistungsstarke U-Kanal-Linearmotoren treiben den PRO115LM an. Die eisenlose Forcer-Spule bietet eine hohe Kraft mit Null Cogging für eine super-sanfte Geschwindigkeits- und Positionssteuerung.
Dieses eisenlose Design ist ideal für Anwendungen, die eine hervorragende Konturgenauigkeit und eine sanfte Geschwindigkeitsprofilierung erfordern. Wie alle Aerotech-Linearmotortische hat der Linearmotor kein Spiel, kein Aufwickeln, keine Reibung und ein hervorragendes dynamisches Ansprechverhalten.
Flexibilität bei Design und Integration
Der PRO115LM ist mit vielen Standardfunktionen und Optionen ausgestattet, die das Design unglaublich flexibel machen und eine einfache Anpassung an eine bestimmte Anwendung ermöglichen. Der PRO115LM ist in neun verschiedenen Modellen mit Verfahrwegen von 50 mm bis 600 mm und Geschwindigkeiten bis zu 2 m/s erhältlich. Konfigurierbare Lösungen für das Kabelmanagement sind für Einzel- und Mehrachssysteme als Standardoptionen erhältlich.
Die Befestigungsbohrungen für den Sockel sind von der Außenseite des Verstellers zugänglich und ermöglichen eine einfache Montage. Standard-Montagebohrungen sowohl für englische als auch metrische optische Tische sind in allen Verfahrwegen vorhanden. Die Tischplatte ist sowohl mit englischen als auch metrischen Befestigungsmustern erhältlich und kann mit Bürstenaufsätzen bestellt werden, um Verschmutzungen zu beseitigen, die sich auf der harten Abdeckung des Tisches ansammeln können. Tischplatten mit Lochmustern, die die direkte Befestigung von Aerotechs Drehtischen ADRS, ACS-LP und AGR ermöglichen, sind ebenfalls erhältlich.
Die PRO115LM-Serie ist auch mit Reinraumvorbereitung und Vakuumversionen erhältlich.
Ordering Information
PRO115LM Series Linear Motor Stage
Travel (Required)
Option | Description |
-050 | 50 mm travel stage |
-100 | 100 mm travel stage |
-150 | 150 mm travel stage |
-200 | 200 mm travel stage |
-300 | 300 mm travel stage |
-400 | 400 mm travel stage |
- Other travel options are available upon request. Contact Aerotech for more information.
Tabletop (Required)
Option | Description |
-TT1 | Tabletop with metric dimension mounting |
- -TT1 option required for lower axis of XY. Other tabletop options are available upon request. Contact Aerotech for more information.
Feedback (Requried)
Option | Description |
-E1 | Incremental encoder, 1 Vpp |
-E2 | Incremental linear encoder, 0.1 µm digital TTL output |
Cable Management (Required)
Option | Description |
-CMS0 | No external CMS, motor/feedback connect bracket on carriage |
-CMS1 | External CMS for single axis |
-CMS2 | External CMS for lower-axis of two-axis PRO (XY) assembly |
-CMS3 | External CMS for lower-axis (XZ or XT) assembly |
-CMS4 | External CMS for upper-axis of two-axis PRO (XY) assembly |
-CMS5 | External CMS for upper-axis (YZ or YT) assembly |
-CMS6 | External CMS for lower-axis of three-axis (XYZ or XYT) assembly |
-CMS7 | External CMS for lower-axis of three-axis (XZT) assembly |
-CMS11 | External CMS for upper-axis of three-axis PRO165LM XYZ/T assembly |
ThermalComp (Optional)
Option | Descroiption |
-TCMP | ThermoComp integrated thermal compensation, single or lower axis |
Metrology (Required)
Option | Description |
-PL0 | No metrology performance |
-PL1 | Metrology, uncalibrated with performance plots |
-PL2 | Metrology, calibrated (HALAR) with performance plots |
Integration (Required)
Aerotech offers both standard and custom integration services to help you get your system fully operational as quickly as possible. The following standard integration options are available for this system. Please consult Aerotech if you are unsure what level of integration is required, or if you desire custom integration support with your system.
Option | Description |
-TAS | Integration - Test as system Testing, integration, and documentation of a group of components as a complete system that will be used together (ex: drive, controller, and stage). This includes parameter file generation, system tuning, and documentation of the system configuration. |
-TAC | Integration - Test as components Testing and integration of individual items as discrete components that ship together. This is typically used for spare parts, replacement parts, or items that will not be used together. These components may or may not be part of a larger system. |
Accessories (to be ordered as a separate line item)
Option | Description |
ALIGN-NPA | Non-precision XY assembly |
ALIGN-NPAZ | Non-precision XZ or YZ assembly |
ALIGN-PA10 | XY assembly; 10 arc sec orthogonality. Alignment to within 7 microns orthogonality for short travel stages |
ALIGN-PA10Z | XZ or YZ assembly with L-bracket; 10 arc second orthogonality. Alignment to within 10 microns orthogonality for short travel stages. |
ALIGN-PA5 | XY assembly; 5 arc sec orthogonality. Alignment to within 3 microns orthogonality for short travel stages. |
ALIGN-PA5Z | XZ or YZ assembly with L-bracket; 5 arc second orthogonality. Alignment to within 5 microns orthogonality for short travel stages. |
