Description

Design-Merkmale

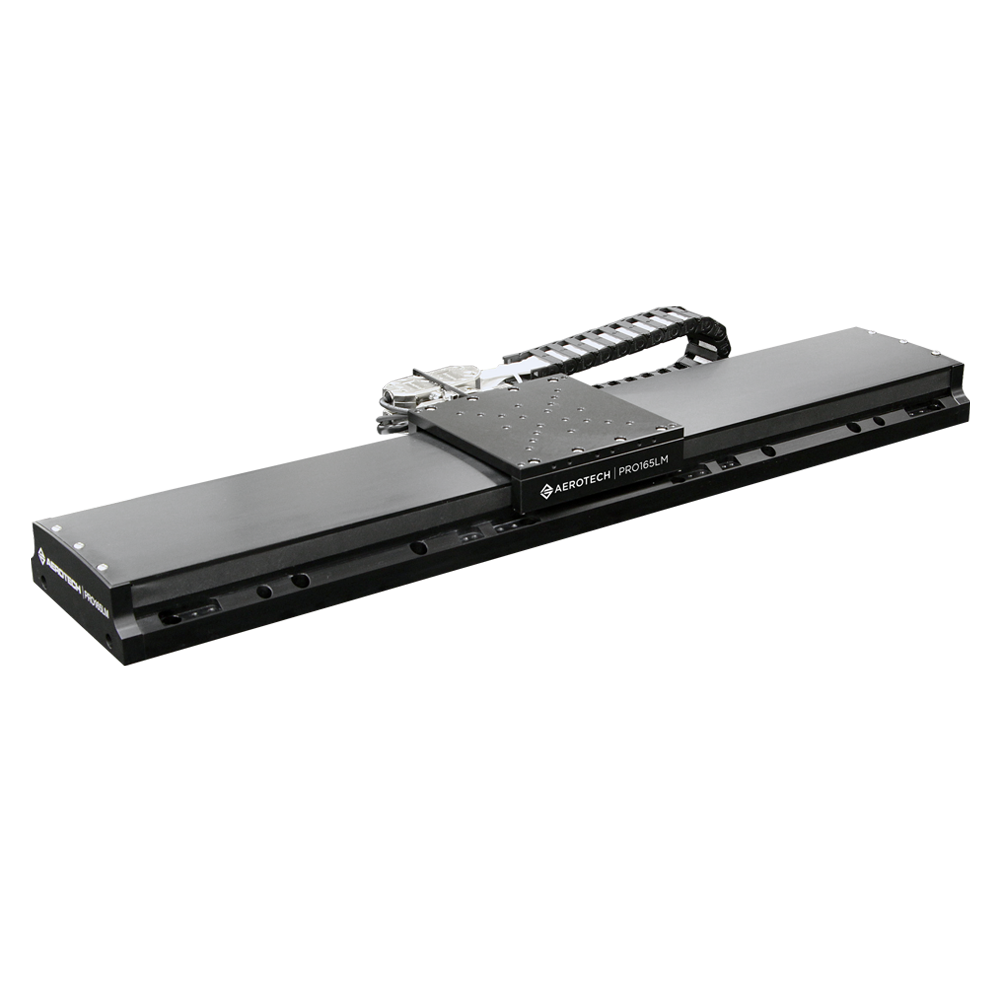

  • Verbessertes Design der zweiten Generation
  • Robuste mechanische Konstruktion
  • Hohe Leistung in einem kostengünstigen Paket
  • Direkt angetriebener Linearmotor für hochpräzise Bewegungen
  • Zehn Modelle mit Verfahrwegen von 100 mm bis 1000 mm
  • Vakuum- und Reinraumversionen verfügbar
  • Erhältlich mit ThermoCompTM für hohe Leistung in wechselnden Umgebungen

Robuste mechanische Konstruktion

Eine langlebige Kugelumlaufführung und eine reibungsarme Dichtungslösung machen den PRO165LM zu einer attraktiven Lösung für industrielle Anwendungen wie die Laserbearbeitung. Die grundlegende Außenkonstruktion des PRO165LM-Designs bietet Schutz vor Verunreinigungen, während die Seitendichtungen das Eindringen von Schmutz und Partikeln in den Tisch verhindern. Das gewölbte Hardcover-Design bietet eine natürliche Form, die verhindert, dass sich übermäßig viel Schmutz auf dem Tisch ansammelt.

Präzise Bewegungsleistung

Die Tische der PRO165LM-Serie sind mit hochpräzisen, berührungslosen Linearencodern ausgestattet, die durch das Tischabdichtungssystem vor Verschmutzung geschützt sind. Präzisions-Linearumlauflager sowie die handwerkliche Verarbeitung und Montage ermöglichen hervorragende geometrische Leistungsdaten.

>

Inkrementale und absolute Messgeräte sind als Standardoptionen erhältlich und ermöglichen minimale inkrementale Bewegungen bis zu 5 nm und Wiederholgenauigkeit im Submikrometerbereich. Die optionale HALAR-Werkskalibrierung verbessert die Positioniergenauigkeit auf bis zu ±1 μm.

Direkt angetriebener Linearmotor

Aerotechs leistungsstarke U-Kanal-Linearmotoren treiben den PRO165LM an. Die eisenlose Forcer-Spule bietet eine hohe Kraft mit Null Cogging für eine super-sanfte Geschwindigkeits- und Positionssteuerung. Dieses eisenlose Design ist ideal für Anwendungen, die eine hervorragende Konturgenauigkeit und eine sanfte Geschwindigkeitsprofilierung erfordern. Wie alle Aerotech-Linearmotortische hat der Linearmotor kein Spiel, kein Aufwickeln, keine Reibung und ein hervorragendes dynamisches Ansprechverhalten.

Genaue Positionierung mit ThermoComp

Temperaturänderungen und thermische Effekte gehören zu den größten Fehlerquellen in Präzisionsmaschinen. Alle Tische der PRO-Serie sind mit der ThermoComp-Funktion von Aerotech erhältlich, einer integrierten Temperaturkompensationseinheit, die eine genaue Positionierung in Umgebungen mit variablen Temperaturen garantiert. Die Verwendung dieser Funktion schützt Ihren Prozess vor den realen Bedingungen, selbst in extremen industriellen Umgebungen.

Flexibilität bei Design und Integration

Der PRO165LM ist mit vielen Standardfunktionen und Optionen ausgestattet, die das Design unglaublich flexibel machen und eine einfache Anpassung an eine bestimmte Anwendung ermöglichen. Der PRO165LM ist in 10 verschiedenen Modellen mit Verfahrwegen
von 100 mm bis 1000 mm und Geschwindigkeiten bis zu 2 m/s erhältlich. Konfigurierbare Kabelmanagement-Lösungen sind für Einzel- und Mehrachssysteme als Standardoptionen verfügbar.

>

Die Befestigungsbohrungen für den Sockel sind von der Außenseite des Verstellers zugänglich und ermöglichen eine einfache Montage. Standard-Montagebohrungen sowohl für englische als auch metrische optische Tische sind in allen Verfahrwegen vorhanden. Die Tischplatte ist sowohl mit englischen als auch metrischen Befestigungsmustern erhältlich und kann mit Bürstenaufsätzen bestellt werden, um Verschmutzungen zu beseitigen, die sich auf der harten Abdeckung des Tisches ansammeln können. Tischplatten mit Lochmustern, die die direkte Befestigung von Aerotechs Drehtischen ADRS, ACS-LP, ADRT, ACS und AGR ermöglichen, sind ebenfalls erhältlich.

>

Die PRO165LM-Serie ist auch mit Reinraumvorbereitung und Vakuumversionen erhältlich.

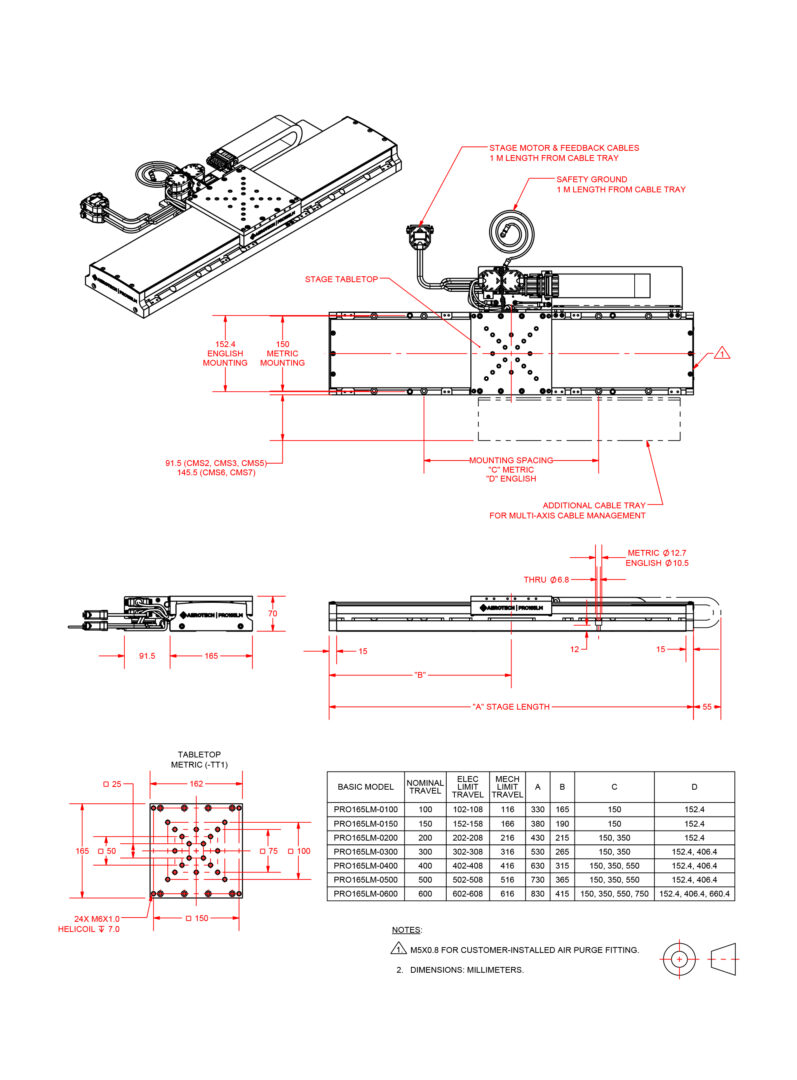

Dimensions

PRO165LM



Cable Management (-CMS0)



Ordering Information

Travel (Required)

Option Description
-0100 100 mm travel stage
-0150 150 mm travel stage
-0200 200 mm travel stage
-0300 300 mm travel stage
-0400 400 mm travel stage
-0500 500 mm travel stage
-0600 600 mm travel stage
Note:
  1. Other travel options are available upon request. Contact Aerotech for more information.

Tabletop (Required)

Option Description
-TT1 Tabletop with metric dimension mounting
Note:
  1. Other tabletop options are available upon request. Contact Aerotech for more information.

Feedback (Required)

Option Description
-E1 Incremental encoder, 1 Vpp
-E2 Incremental linear encoder, 0.1 µm digital TTL output
Note:
  1. Other feedback options are available upon request. Contact Aerotech for more information.

Cable Management (Required)

Option Description
-CMS0 No external CMS, motor/feedback connector bracket on carriage
-CMS1 External CMS for single axis
-CMS2 External CMS for lower-axis PRO (XY) assembly
-CMS3 External CMS for lower-axis of two-axis (XZ or XT) assembly
-CMS4 External CMS for upper-axis of two-axis PRO (XY) assembly
-CMS5 External CMS for upper-axis of two-axis (YZ or XY) assembly
-CMS6 External CMS for lower-axis of three-axis (XYZ or XYT) assembly
-CMS7 External CMS for lower-axis of three-axis (XZT) assembly

Lifting Hardware (Optional)

Option Description
-LF Lifting hardware
Note:
  1. Lifting option only available on travels 400 mm and greater. Lifting should never be ordered on the upper-axis of an XY set (only order on lower-axis).

ThermoComp (Optional)

Option Description
-TCMP TheroComp integrated thermal compensation, single or lower axis

Metrology (Required)

Option Description
-PL0 No metrology performance plots
-PL1 Metrology, uncalibrated with performance plots
-PL2 Metrology calibrated (HALAR) with performance plots

Integration (Required)

Aerotech offers both standard and custom integration services to help you get your system fully operational as quickly as possible. The following standard integration options are available for this system. Please consult Aerotech if you are unsure what level of integration is required, or if you desire custom integration support with your system.

Option Description
-TAS Integration - Test as system
Testing, integration, and documentation of a group of components as a complete system that will be used together (ex: drive, controller, and stage). This includes parameter file generation, system tuning, and documentation of the system configuration.
-TAC Integration - Test as components
Testing and integration of individual items as discrete components that ship together. This is typically used for spare parts, replacement parts, or items that will not be used together. These components may or may not be part of a larger system.

Accessories (to be ordered as a separate line item)

Option Description
ALIGN-NPA Non-precision XY assembly
ALIGN-NPAZ Non-precision XZ or YZ assembly
ALIGN-PA10 XY assembly; 10 arc sec orthogonality. Alignment to within 7 microns orthogonality for short travel stages
ALIGN-PA10Z XZ or YZ assembly with L-bracket; 10 arc second orthogonality. Alignment to within 10 microns orthogonality for short travel stages.
ALIGN-PA5 XY assembly; 5 arc sec orthogonality. Alignment to within 3 microns orthogonality for short travel stages.
ALIGN-PA5Z XZ or YZ assembly with L-bracket; 5 arc second orthogonality. Alignment to within 5 microns orthogonality for short travel stages.
