PRO165SL und SLE Mechanisches Lager, Kugelgewindetrieb

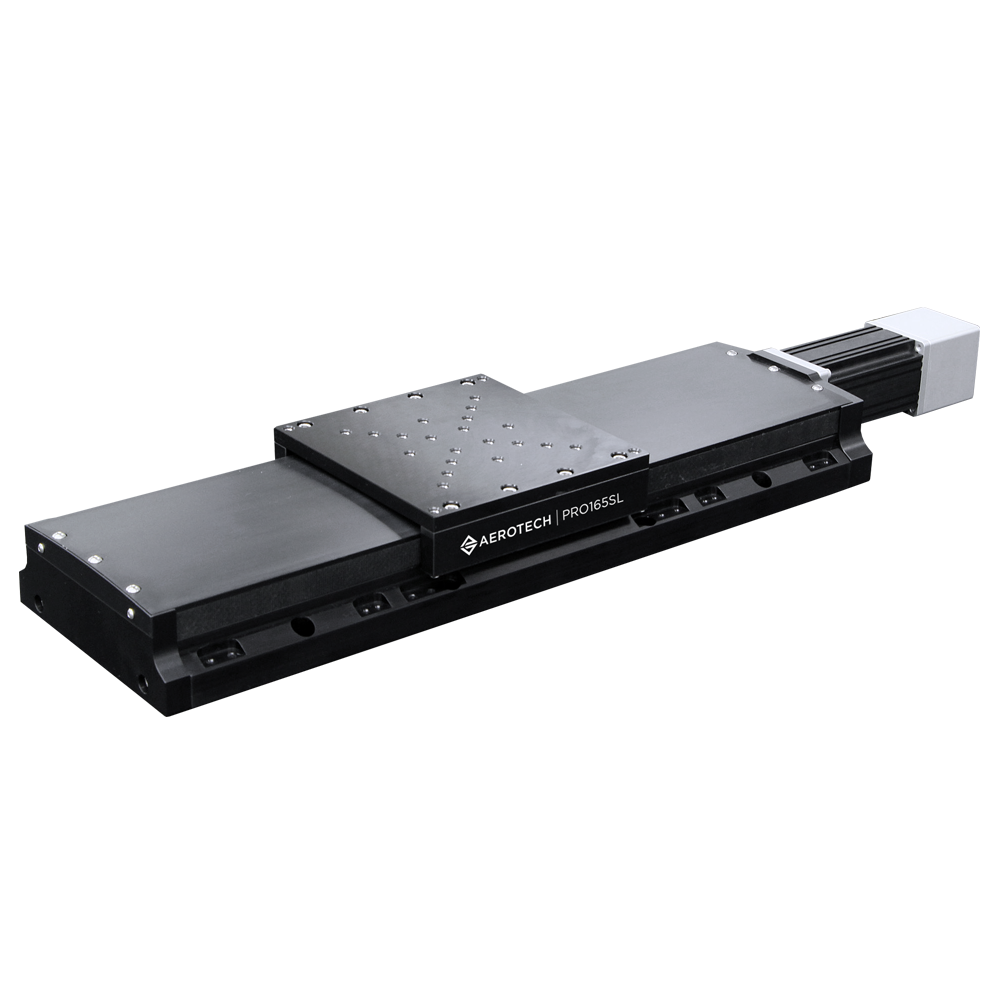

Der PRO165SL und PRO165SLE, unsere zweite Generation des PRO165-Tisches, bieten viele Verbesserungen und zusätzliche Funktionen. Verbesserte Positionierungsspezifikationen in Verbindung mit einem wettbewerbsfähigen Preis machen den PRO165SL/SLE-Tisch zur idealen Wahl für Anwendungen im mittleren und oberen Leistungsbereich. Das Design ist ähnlich wie bei der PRO115SL/SLE-Serie und bietet zusätzliche Tragfähigkeit und Steifigkeit mit größeren Lagern und einem breiteren Querschnitt.
Description
Specifications
Dimensions
Ordering Info
Downloads
Description
Description
Specifications

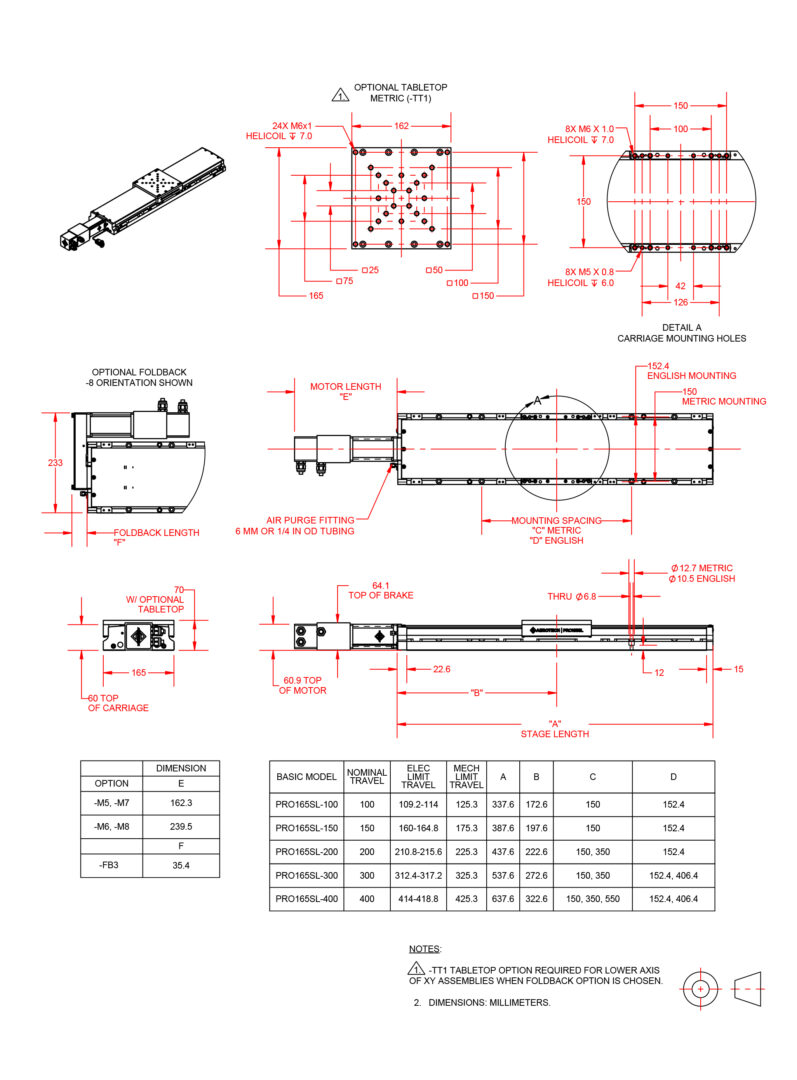

Dimensions
Ordering Info
Downloads
Description
Design-Merkmale
- Verbessertes Design der zweiten Generation
- Hohe Leistung in einem kostengünstigen Paket
- Robuste mechanische Konstruktion
- Optionales Längenmessgerät
- 18 Modelle mit Verfahrwegen von 50 mm bis 600 mm
- Vakuum- und Reinraumversionen verfügbar
- Erhältlich mit ThermoCompTM für hohe Leistung in wechselnden Umgebungen
Robuste mechanische Konstruktion
Eine langlebige Kugelumlaufführung und eine reibungsarme Dichtungslösung machen den PRO165SL/SLE zu einer attraktiven Lösung für industrielle Anwendungen wie die Laserbearbeitung. Die grundlegende Außenkonstruktion des PRO165SL/SLE-Designs bietet Schutz vor Verunreinigungen, während die Seitendichtungen das Eindringen von Schmutz und Partikeln in den Versteller verhindern. Das gewölbte Hardcover-Design bietet eine natürliche Form, die verhindert, dass sich übermäßig viel Schmutz auf dem Tisch ansammelt.
Linearer Drehgeber Option
Für Anwendungen, die eine direkte Messung des Abtriebsschlittens erfordern, integriert der PRO165SLE einen direkten linearen Encoder, der durch das Tischdichtungssystem geschützt ist. Verstärkter Sinus, digitaler TTL-Ausgang und Absolutwertgeber sind als Standardoptionen für die lineare Rückführung verfügbar.
Flexibilität bei Design und Integration
Der PRO165SL/SLE ist mit vielen Standardfunktionen und Optionen ausgestattet, die das Design unglaublich flexibel machen und eine einfache Anpassung an eine bestimmte Anwendung ermöglichen. Der PRO165SL/SLE ist in 18 verschiedenen Modellen mit Verfahrwegen von 50 mm bis 600 mm und Geschwindigkeiten bis zu 300 mm/s erhältlich.
Die Befestigungsbohrungen für den Sockel sind von der Außenseite des Verstellers zugänglich und ermöglichen eine einfache Montage. In allen Verfahrwegen sind Standard-Montagebohrungen für englische und metrische optische Tische vorhanden. Die Tischplatte ist sowohl mit englischen als auch mit metrischen Befestigungsmustern erhältlich und kann mit Bürstenaufsätzen bestellt werden, um Verschmutzungen zu entfernen, die sich auf der harten Tischabdeckung ansammeln können. Tischplatten mit Lochmustern, die die direkte Befestigung von Aerotechs Drehtischen ADRS, ACS-LP, ADRT, ACS und AGR ermöglichen, sind ebenfalls erhältlich.
>Die bürstenlosen Servomotoren der BM- oder BMS-Serie von Aerotech sind mit einer Vielzahl von Encoder-Optionen erhältlich, die elektronische Nettoauflösungen von 0,5 μm bis hinunter zu sub-nm bieten. Für vertikale Anwendungen kann dem Motor eine Haltebremse hinzugefügt werden. Für Anwendungen mit beengten Platzverhältnissen ist ein Motor-Foldback-Kit erhältlich, um die Gesamtlänge des Tisches zu reduzieren.
Die PRO165SL/SLE-Serie ist auch mit Reinraumvorbereitung und als Vakuumversion erhältlich.
Präzise Positionierung mit ThermoComp
Temperaturänderungen und thermische Effekte gehören zu den größten Fehlerquellen in Präzisionsmaschinen, insbesondere in der Kugelgewindemechanik durch Eigenerwärmung. Alle Tische der PRO-Serie sind mit der ThermoComp-Funktion von Aerotech erhältlich, einer integrierten Temperaturkompensationseinheit, die eine genaue Positionierung nicht nur in Umgebungen mit variablen Temperaturen, sondern auch bei längerem Einsatz von kugelgewindetriebenen Tischen gewährleistet. Die Verwendung von ThermoComp schützt Ihren Prozess vor realen Positionierungsbedingungen selbst in extremen Industrieumgebungen.
Ordering Information
Travel (Required)
Option | Description |
-100 | 100 mm travel stage |
-150 | 150 mm travel stage |
-200 | 200 mm travel stage |
-300 | 300 mm travel stage |
-400 | 400 mm travel stage |
- Other travel options are available upon request. Contact Aerotech for more information.
Tabletop (Optional)
Option | Description |
-TT1 | Tabletop with metric dimension mounting |
- Other tabletop options are available upon request. Contact Aerotech for more information.
Motor (Optional)
- Other motor options are available upon request. Contact Aerotech for more information.
Foldback Kit (Optional)
Option | Description |
-FB3 | Foldback kit for 0.375 inch diameter shaft NEMA 23 motor |
- TT option required for lower axis of XY when a foldback kit is used.
Motor Orientation (Optional)
Option | Description |
-2 | Bottom cable exit, optional orientation |
-3 | Left-side cable exit, standard orientation |
-8 | Right-side foldback, standard orientation |
- Other motor orientation options are available upon request. Contact Aerotech for more information.
Limits (Required)
Option | Description |
-LI1 | Normally-closed limit switches; 5 VDC with 9-Pin D connector |
- Other limit options are available upon request. Contact Aerotech for more information.
Coupling (Optional)
Option | Description |
-CP2 | Coupling for 0.375 inch diameter shaft |
- Other coupling options are available upon request. Contact Aerotech for more information.
Lifting Hardware (Optional)
Option | Description |
-LF | Lifting hardware |
- Lifting option only available on travels 400 mm and greater. Lifting should never be ordered on the upper-axis of an XY set (only order on lower-axis).
Metrology (Required)
Option | Description |
-PL0 | No metrology performance plots |
-PL1 | Metrology, uncalibrated with performance plots |
-PL2 | Metrology, calibrated (HALAR) with performance plots |
Integration (Required)
Aerotech offers both standard and custom integration services to help you get your system fully operational as quickly as possible. The following standard integration options are available for this system. Please consult Aerotech if you are unsure what level of integration is required, or if you desire custom integration support with your system.
Option | Description |
-TAS | Integration - Test as system Testing, integration, and documentation of a group of components as a complete system that will be used together (ex: drive, controller, and stage). This includes parameter file generation, system tuning, and documentation of the system configuration. |
-TAC | Integration - Test as components Testing and integration of individual items as discrete components that ship together. This is typically used for spare parts, replacement parts, or items that will not be used together. These components may or may not be part of a larger system. |
Accessories (to be ordered as separate line item)
Option | Description |
ALIGNMENT-NPA | Non-precision XY assembly |
ALIGN-NPAZ | Non-precision XZ or YZ assembly |
ALIGN-PA10 | XY assembly; 10 arc sec orthogonality. Alignment to within 7 microns orthogonality for short travel stages. |
ALIGN-PA10Z | XZ or YZ assembly with L-bracket; 10 arc second orthogonality. Alignment to within 10 microns orthogonality for short travel stages. |
ALIGN-PA5 | XY assembly; 5 arc sec orthogonality. Alignment to within 3 microns orthogonality for short travel stages. |
ALIGN-PA5Z | XZ or YZ assembly with L-bracket; 5 arc second orthogonality. Alignment to within 5 microns orthogonality for short travel stages. |
HDZ165 | Right angle L-bracket for PRO165SL/SLE-050, PRO165SL/SLE-100, and PRO165SL/SLE-150 only. |
- HDZ bracket requires one of -TT1/-TT2/-TT4/-TT5 when mounting to a PRO stage.
