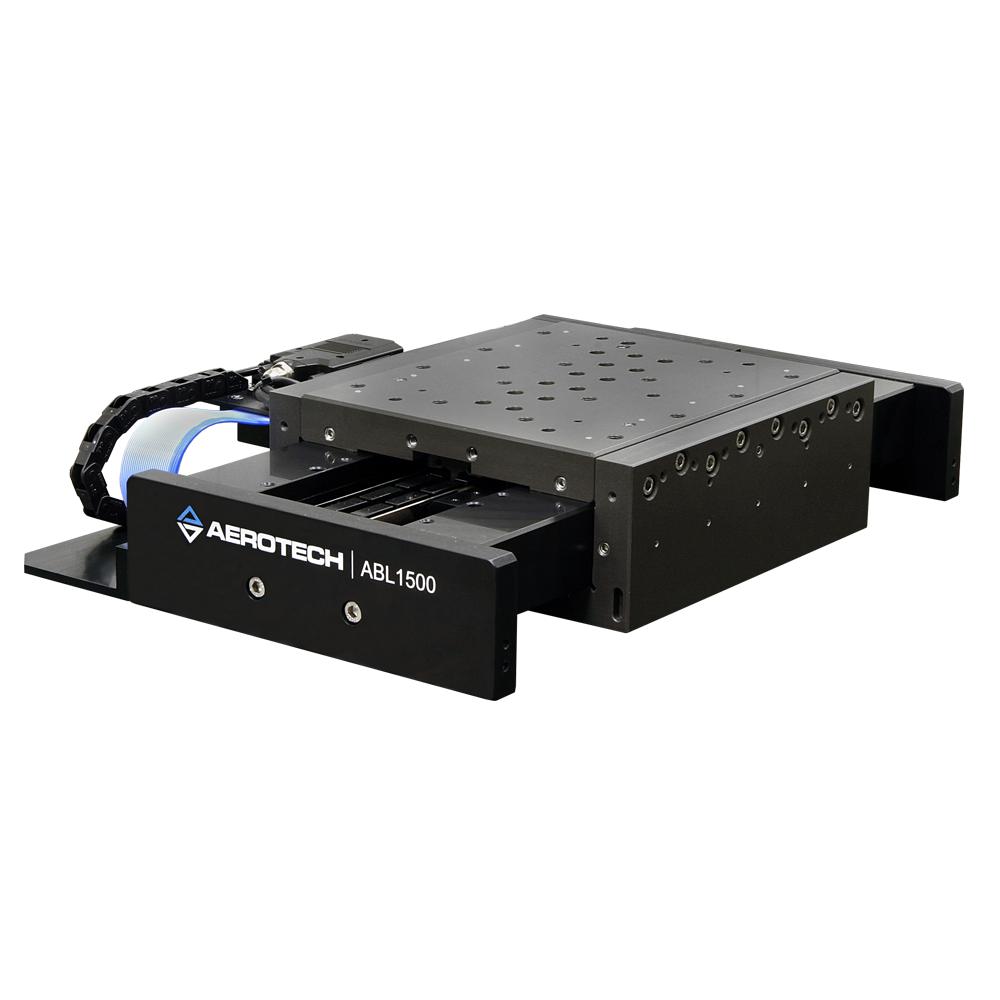

ABL1500 Luftgelagerter, direkt angetriebener Lineartisch

Description

Design-Merkmale

• Gestaltet für Hochleistungs-Scanning und -Inspektion
• Aktive Luftvorspannung auf allen Luftlagerflächen
• Lineare Encoder-Rückführung bietet Subnanometer-Auflösung
• Hohe Steifigkeit für hohe Lasten und hervorragende geometrische Leistung
• Weg bis zu 500 mm

Luftgelagertes Design für hohe dynamische Leistung

Der ABL1500 verfügt über eine Luft-auf-Luft-Vorspannung sowohl an den vertikalen als auch an den horizontalen Flächen. Der entgegengesetzte Dünnschichtdruck hält die Nennspalttoleranz des Lagers aufrecht. Diese Konstruktion, zusammen mit der großen Luftlagerfläche, die die Last über eine große Fläche verteilt, ergibt einen Versteller mit hervorragender Steifigkeit, der ideal für schwere oder versetzte Belastungen ist.

Eigene Fertigungstechniken resultieren in einem Versteller mit unübertroffenen geometrischen Eigenschaften. Das Luftlager hat einen inhärenten Mittelungseffekt, der die Leistung maximiert. Der dünne Film füllt kleine Oberflächenhohlräume und gleicht andere Unregelmäßigkeiten aus. Diese Eigenschaft führt zu überragenden Spezifikationen für Pitch, Roll, Gier, Geradheit und Ebenheit.

Linearer Motorantrieb

Die treibende Kraft hinter dieser Bühne ist der bürstenlose Linear-Servomotor der BLMC-Serie von Aerotech. Die lange Geschichte und Erfahrung von Aerotech als Motorhersteller spiegelt sich in diesem Design wider. Der BLMC verwendet einen eisenlosen Forcer, was bedeutet, dass es kein Cogging und keine Anziehungskräfte gibt, was zu einer unübertroffenen Gleichmäßigkeit der Bewegung führt. Der BLMC ist in der Lage, hohe Kräfte und Geschwindigkeiten zu erzeugen und stellt somit die ultimative Kombination aus Kraft und Leistung dar.

Keine Wartung

Unser völlig berührungsloses Luftlager, der berührungslose Linearmotorantrieb und die berührungslose Rückmeldevorrichtung gewährleisten einen jahrelangen wartungsfreien Betrieb bei den hohen Leistungswerten, die von Aerotech-Geräten erwartet werden. Da es keinen mechanischen Kontakt zwischen den beweglichen Elementen gibt, unterliegt der ABL1500 keinem Verschleiß und keiner Leistungsminderung im Laufe der Zeit. Die Lebensdauer ist praktisch unbegrenzt und da es keine Schmierung gibt - nur sauberes, trockenes Gas - sind Luftlager ideal für Reinraum- und medizinische Anwendungen.

Kabelmanagement

Wir optimieren sorgfältig den Biegeradius der Kabel, um einen jahrelangen störungsfreien Betrieb zu gewährleisten. Im unwahrscheinlichen Fall eines Ausfalls ermöglicht das modulare Design von Aerotech einen schnellen und einfachen Austausch der Kabel bei minimaler Ausfallzeit. Wir liefern alle vom Kunden benötigten Kabel, Luftschläuche usw. in unserem CMS-Bündel mit, um die Integration in das endgültige System zu erleichtern. Beide Enden sind für eine einfache Integration in die Maschine des Kunden vollständig angeschlossen.
