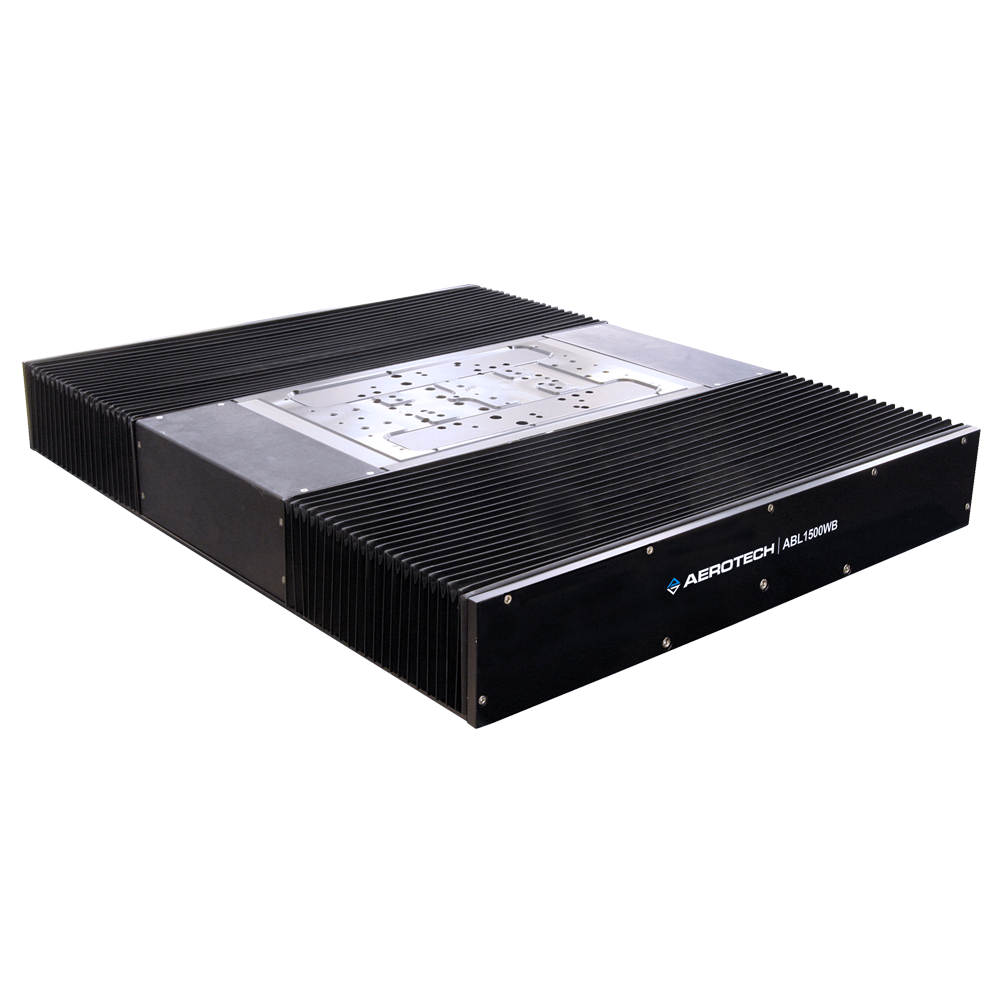

ABL1500WB-B Luftgelagerter direkt angetriebener Lineartisch
Der ABL1500WB-B ist eine breitere, umweltschonende Version des luftgelagerten Tisches der Serie ABL1500. Mit seiner integrierten Faltenbalg-Wegabdeckung, der außergewöhnlich hohen Steifigkeit und den hervorragenden geometrischen Eigenschaften bietet der ABL1500-WB-B Schutz vor Verschmutzung. Durch die breitere Basis eignet sich der ABL1500WB-B ideal für Anwendungen mit großen Offsetlasten und als untere Achse in XY-Tischsystemen mit großem Verfahrweg. Zwei Linearmotoren verdoppeln effektiv die Kraftausgabe eines Standard-ABL1500-B-Tisches.
Description
Specifications
Dimensions
Ordering Info
Downloads
Description
Description
Specifications
Dimensions
Ordering Info
Downloads
Description
Gestaltungsmerkmale
- Integralfaltenbalg schützt den Antrieb und das Lagersystem vor Verschmutzung
- Breite Basis für große versetzte Lasten
- Kräftiger Doppel-Linearmotorantrieb
- Konzipiert für Hochleistungs-Scanning und -Inspektion
- Luft-auf-Luft-Vorspannung an allen luftgelagerten Flächen
- Lineare Encoder-Rückmeldung bietet Auflösung im Nanometerbereich

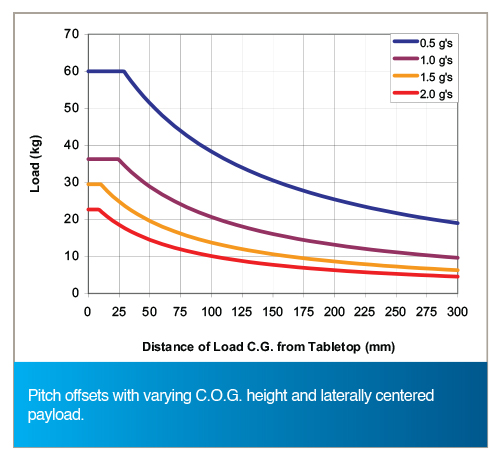

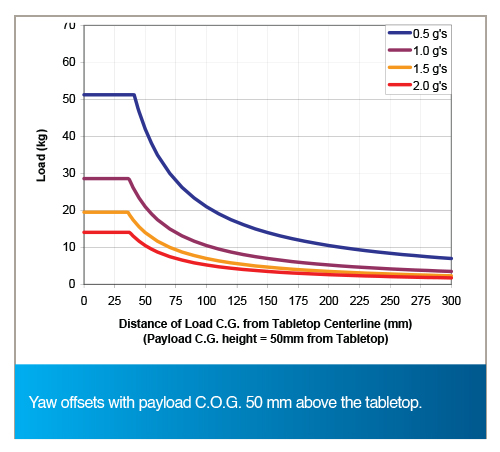

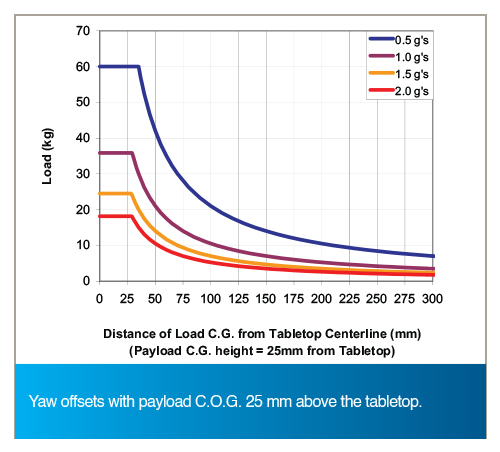

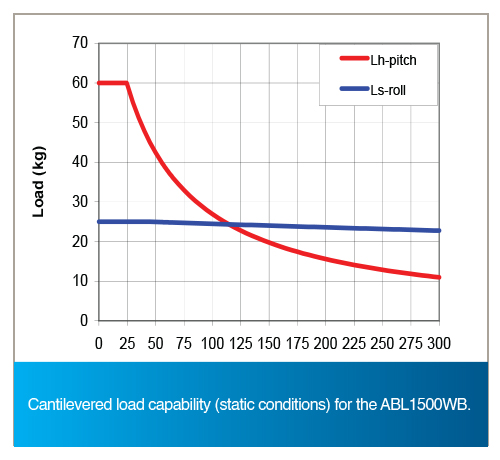

- Hohe Steifigkeit für hohe Lasten und hervorragende geometrische Leistung
- Vier Modelle mit Verfahrwegen von 200 mm bis 500 mm
Spitzenindustrien verlangen Positioniertoleranzen, die über die Möglichkeiten herkömmlicher Kugelgewinde- und mechanisch gelagerter Positioniersysteme hinausgehen. Der ABL1500WB-B mit seinem integrierten Faltenbalg, seiner außergewöhnlich hohen Steifigkeit und seinen hervorragenden geometrischen Eigenschaften wurde speziell für diese Anforderungen entwickelt.
Luftgelagertes Design für hohe dynamische Leistung
Der ABL1500WB-B verfügt sowohl an der vertikalen als auch an der horizontalen Fläche über eine Luft-gegen-Luft-Vorspannung. Der entgegengesetzte Dünnschichtdruck hält die Nennspalttoleranz des Lagers aufrecht.
Aerotechs firmeneigene Fertigungstechniken resultieren in einem Versteller mit unübertroffenen geometrischen Eigenschaften, die die Leistung maximieren, indem sie überragende Pitch-, Roll-, Gier-, Geradheits- und Ebenheitsspezifikationen liefern.
Linearer Motorantrieb
Die treibende Kraft hinter dieser Bühne ist der bürstenlose Linear-Servomotor der BLMC-Serie von Aerotech. Der BLMC verwendet einen eisenlosen Forcer, was bedeutet, dass es kein Cogging und keine Anziehungskräfte gibt, was zu einer unübertroffenen Leichtgängigkeit der Bewegung führt.
Keine Wartung
Unser völlig berührungsloses Luftlager, der berührungslose Linearmotorantrieb und die berührungslose Rückmeldevorrichtung gewährleisten einen jahrelangen wartungsfreien Betrieb bei den hohen Leistungswerten, die von Aerotech-Geräten erwartet werden. Da es keinen mechanischen Kontakt zwischen den beweglichen Elementen gibt, gibt es beim ABL1500WB-B keinen Verschleiß oder Leistungsabfall im Laufe der Zeit. Die Lebensdauer ist praktisch unbegrenzt und da es keine Schmierung gibt - nur sauberes, trockenes Gas - sind Luftlager ideal für Reinraum- und medizinische Anwendungen.
Kabelmanagementsystem (CMS)
Wir optimieren sorgfältig den Biegeradius der Kabel, um einen jahrelangen störungsfreien Betrieb zu gewährleisten. Im unwahrscheinlichen Fall eines Ausfalls ermöglicht das modulare Design von Aerotech einen schnellen und einfachen Kabelaustausch mit minimaler Ausfallzeit.
Wir liefern alle vom Kunden benötigten Kabel, Luftschläuche usw. in unserem CMS-Bündel mit, um die Integration in das endgültige System zu erleichtern. Beide Enden sind für eine einfache Integration in die Maschine des Kunden vollständig angeschlossen.
Integral-Faltenbalg
Der ABL1500WB-B verwendet ein integriertes Faltenbalgsystem, um ein hohes Maß an Umweltschutz zu gewährleisten. Dieses System schützt die Luftlager und das Antriebssystem vor prozessbedingten Verunreinigungen wie z.B. abrasiven Ablagerungen. Das Design wurde außerdem optimiert, um den Einfluss des Faltenbalgs auf die geometrische Leistung des Verstellers zu minimieren.
Ordering Information
Travel (Required)
Option | Description |
-200 | 200 mm travel |
-300 | 300 mm travel |
-400 | 400 mm travel |
-500 | 500 mm travel |
Feedback (Required)
Option | Description |
-E1 | Incremental linear encoder, 1 Vpp amplified sine output |
-E2 | Incremental linear encoder, 0.1 µm TTL line driver output |
-E3 | High-accuracy incremental linear encoder, 1 Vpp amplified sine output |
Cable Management (Required)
Option | Description |
-CMS1 | Single axis cable management system |
-CMS2 | Cable management system for XY assembly |
-CMS3 | Cable management system for XIO, 2 extra cables, 1 extra air |
-CMS4 | Cable management system for XYZ assembly |
-CMS5 | Cable management system for XYIO, 2 extra cables, 1 extra air |
Metrology (Required)
Option | Description |
-PL1 | Metrology, uncalibrated with performance plots |
-PL2 | Metrology, calibrated (HALAR) with performance plots |
Integration (Required)
Aerotech offers both standard and custom integration services to help you get your system fully operational as quickly as possible. The following standard integration options are available for this system. Please consult Aerotech if you are unsure what level of integration is required, or if you desire custom integration support with your system.
Option | Description |
-TAS | Integration - Test as system Testing, integration, and documentation of a group of components as a complete system that will be used together (ex: drive, controller, and stage). This includes parameter file generation, system tuning, and documentation of the system configuration. |
-TAC | Integration - Test as components Testing and integration of individual items as discrete components that ship together. This is typically used for spare parts, replacement parts, or items that will not be used together. These components may or may not be part of a larger system. |
Accessories (to be ordered as a separate line item)
Option | Description |
ALIGN-NPA | Non-precision XY assembly |
ALIGN-PA10 | XY assembly; 10 arc sec orthogonality. Alignment to within 7 microns orthogonality for short travel stages. |
ALIGN-PA5 | XY assembly; 5 arc sec orthogonality. Alignment to within 3 microns orthogonality for short travel stages. |
ABF | Air-bearing filtration kit |
