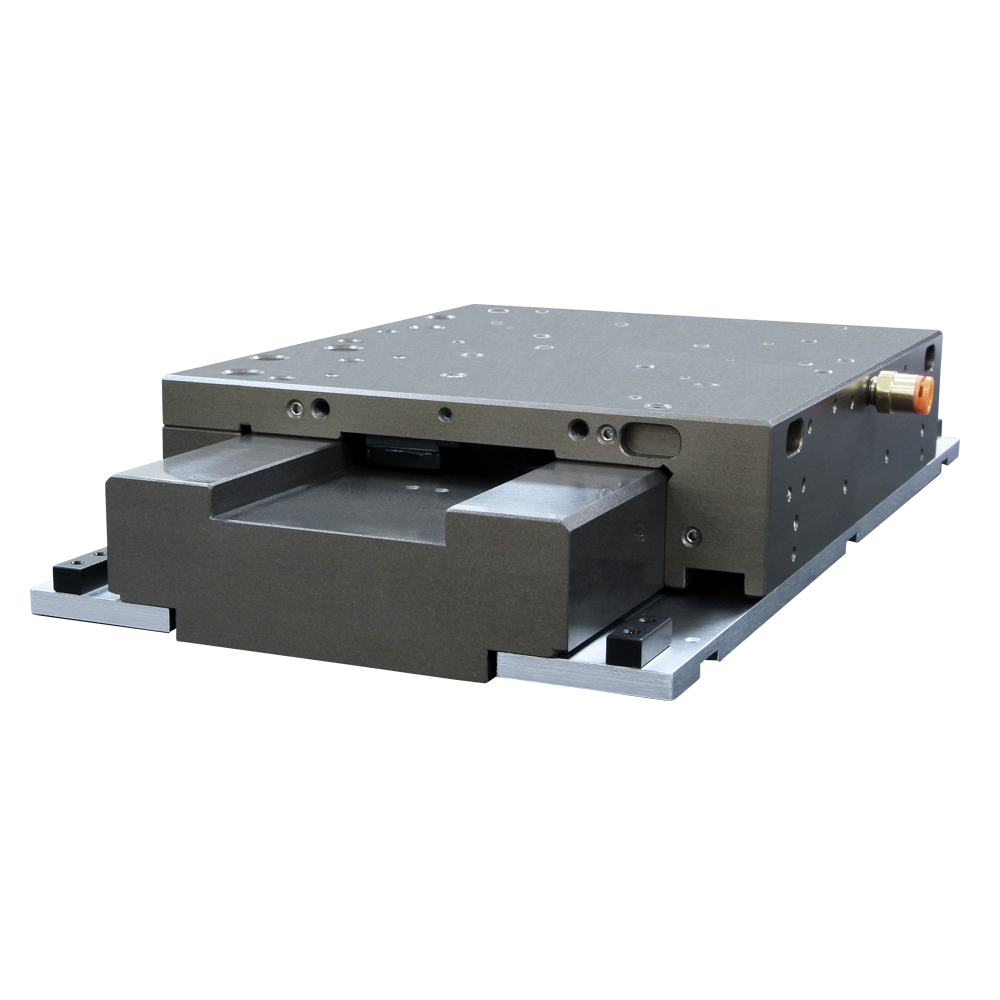

ABL1000 Luftgelagerter, direkt angetriebener Lineartisch
Tische der Serie ABL1000 sind die leistungsfähigsten luftgelagerten Miniaturtische auf dem Markt. Sie eignen sich ideal für Anwendungen mit beengten Platzverhältnissen, bei denen es auf hochpräzise Positioniergenauigkeit und geometrische Leistung ankommt. Der kompakte Formfaktor sorgt außerdem für eine einfache Integration mit anderen Bewegungsachsen oder Systemen.
Description
Specifications
Dimensions
Ordering Info
Downloads
Description
Description
Specifications
Dimensions
Ordering Info
Downloads
Description
Gestaltungsmerkmale
- Entwickelt für Hochleistungsausrichtung und -montage
- 0,5 nm Auflösung im geschlossenen Regelkreis
- Voll vorgespanntes Luftlager
- Rauscharme Linearverstärker
- Komplette berührungslose Konstruktion
Lineartisch
Der lineare Stellungsregler ist eine vollständig vorgespannte, berührungslose Konstruktion. Inhärent reibungsfrei, haben sich Luftlager als Standard in Präzisionsanwendungen bewährt. Angetrieben von einem berührungslosen, linearen, bürstenlosen Servomotor, erweist sich dieser Versteller als die ultimative Lösung, egal ob die Anwendung kleine, genaue Schritte oder eine konstante, gleichmäßige Geschwindigkeit erfordert. Das überragende Magnetfeld und das Design der Motorspule resultieren in der höchsten Kraftausgabe aller luftgelagerten Miniaturtische. Dieser Tisch bietet eine überragende Servo-Performance und verfügt über ein robustes und störungsfreies Kabelmanagementsystem.
>Rückkopplungs- und Steuerungssystem
Eine große Auswahl an hochmodernen Controllern ist ebenso verfügbar wie eine Vielzahl von leistungsstarken Linear- und PWM-Verstärkern.
Optionen
Komfortable Rack- oder Panel-Montage-Verstärker werden mit allen Systemen angeboten. Das fachkundige technische Personal von Aerotech ist erfahren in der Entwicklung kundenspezifischer Systeme und wird mit Ihnen zusammenarbeiten, um ein System zu entwickeln, das die einzigartigen Anforderungen Ihrer Anwendung erfüllt.
Dimensions

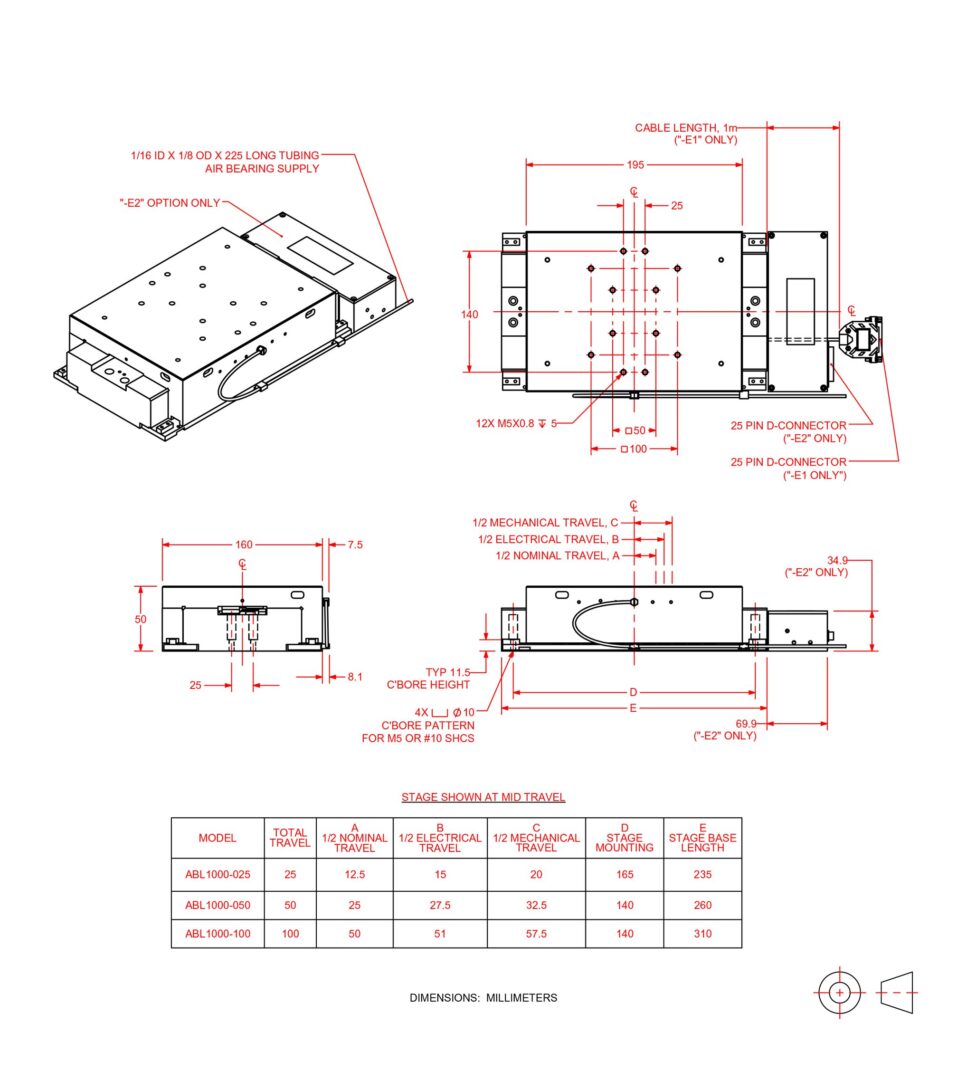

ABL1000

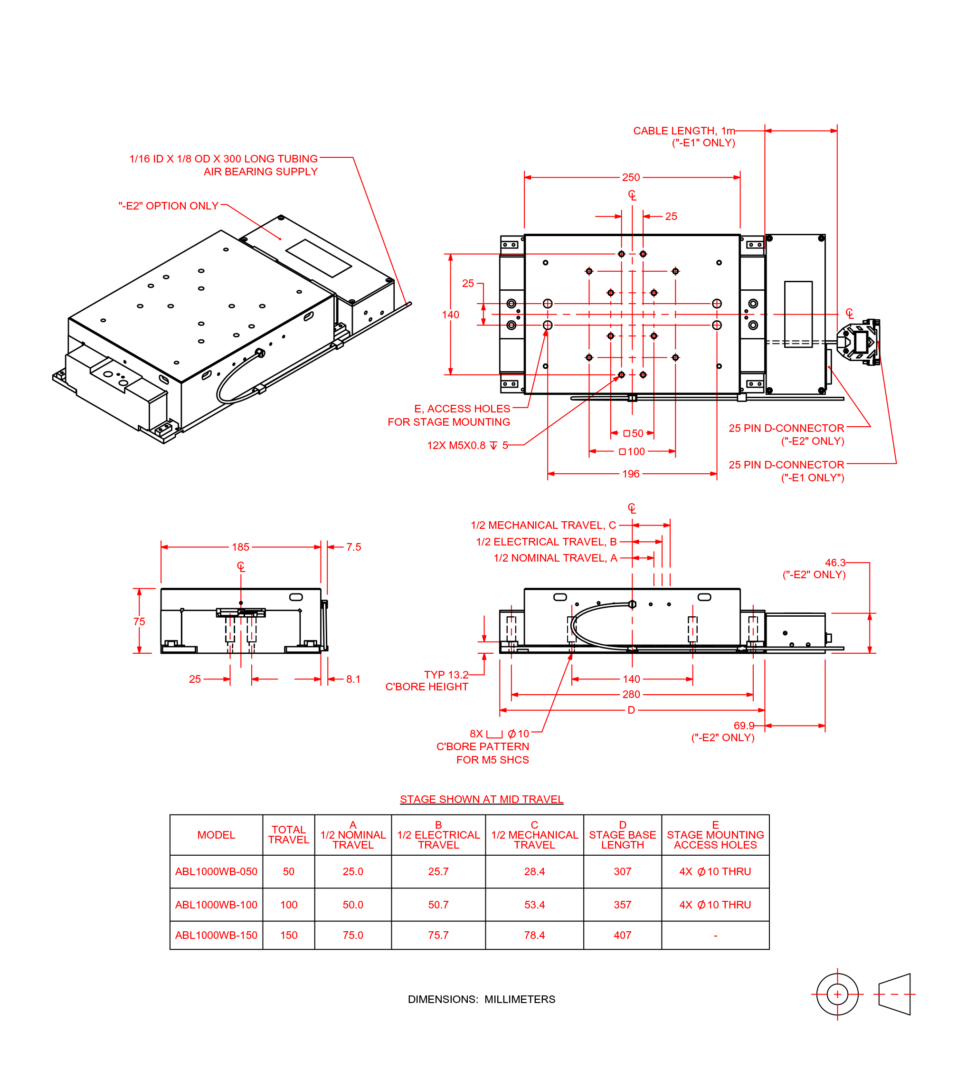

ABL1000WB
Ordering Information
ABL1000 Air-Bearing Direct-Drive Linear Stage
Travel (Required)
| Option | Description |
| -025 | 25 mm travel |
| -050 | 50 mm travel |
| -100 | 100 mm travel |
Feedback (Required)
| Option | Description |
| -E1 | Incremental linear encoder; 1 Vpp amplified sine output |
| -E2 | High-accuracy incremental linear encoder; 1 Vpp amplified sine output |
Cable Management (Optional)
| Option | Description |
| -CMS1 | Cable management system for single axis |
| -CMS2 | Cable management system for lower (X) axis of XY assembly |
| -CMS3 | Cable management system for upper (Y) axis of XY assembly |
| -CMS4 | Cable management system for use with vertical (Z) or rotary (T) axis |
Metrology (Optional)
| Option | Description |
| -PL1 | Metrology, uncalibrated with performance plots |
| -PL2 | Metrology, calibrated (HALAR) with performance plots |
Integration (Required)
Aerotech offers both standard and custom integration services to help you get your system fully operational as quickly as possible. The following standard integration options are available for this system. Please consult Aerotech if you are unsure what level of integration is required, or if you desire custom integration support with your system.
| Option | Description |
| -TAS | Integration - Test as system Testing, integration, and documentation of a group of components as a complete system that will be used together (ex: drive, controller, and stage). This includes parameter file generation, system tuning, and documentation of the system configuration. |
| -TAC | Integration - Test as components Testing and integration of individual items as discrete components that ship together. This is typically used for spare parts, replacement parts, or items that will not be used together. These components may or may not be part of a larger system. |
Accessories (to be ordered as separate line item)
| Option | Description |
| ABF | Air-bearing filtration kit |
ABL1000WB Wide Body Air-Bearing Direct-Drive Linear Stage
Travel (Required)
| Option | Description |
| -050 | 50 mm travel |
| -100 | 100 mm travel |
| -150 | 150 mm travel |
Feedback (Required)
| Option | Description |
| -E1 | Incremental linear encoder; 1 Vpp amplified sine output |
| -E2 | High-accuracy incremental linear encoder; 1 Vpp amplified sine output |
Cable Management (Optional)
| Option | Description |
| -CMS1 | Cable management system for single axis |
| -CMS2 | Cable management system for lower (X) axis of XY assembly |
| -CMS3 | Cable management system for upper (Y) axis of XY assembly |
Metrology (Optional)
| Option | Description |
| -PL1 | Metrology, uncalibrated with performance plots |
| -PL2 | Metrology, calibrated (HALAR) with performance plots |
Integration (Required)
Aerotech offers both standard and custom integration services to help you get your system fully operational as quickly as possible. The following standard integration options are available for this system. Please consult Aerotech if you are unsure what level of integration is required, or if you desire custom integration support with your system.
| Option | Description |
| -TAS | Integration - Test as system Testing, integration, and documentation of a group of components as a complete system that will be used together (ex: drive, controller, and stage). This includes parameter file generation, system tuning, and documentation of the system configuration. |
| -TAC | Integration - Test as components Testing and integration of individual items as discrete components that ship together. This is typically used for spare parts, replacement parts, or items that will not be used together. These components may or may not be part of a larger system. |
Accessories (to be ordered as separate line item)
| Option | Description |
| ABF | Air-bearing filtration kit |
